Akışkan Sistemlerinde Hız Kontrolünün Rolünü Anlamak
Endüstriyel üretim ve sıvı işleme tesisleri, sıvıları, gazları ve malzemeleri taşımak için ağırlıklı olarak motorlu sistemlere güvenmektedir. Geçmişte bu sistemler, akışı ve basıncı düzenlemek için vanalar, damperler veya baypas döngüleri gibi mekanik kısma cihazlarına dayanarak sabit bir hızda çalışıyordu. Bu geleneksel yaklaşım, önemli miktarda mekanik strese neden olur, ekipmanın ömrünü kısaltır ve önemli miktarda elektrik enerjisi israfına neden olur. Bu operasyonel verimsizlikleri gidermek için modern endüstriyel sistemler, motor çıkışını doğrudan gerçek zamanlı taleple eşleştirmek için elektronik hız kontrol teknolojisini kullanır.
Pompalama uygulamalarında sıvı talebi, üretim döngülerine, sistem basıncı değişikliklerine ve işleme gereksinimlerine bağlı olarak sürekli dalgalanır. Çıkışı bir kontrol valfıyla boğarken bir pompayı tam hızda çalıştırmak, fren fren pedalını kullanarak araç hızını düzenlerken gaz pedalına tamamen basılmış bir aracı sürmeye eşdeğerdir. Elektronik hız düzenlemesi, ana taşıyıcının dönüş hızını dinamik olarak değiştirerek bu israfı ortadan kaldırır. Bu teknik analiz, hız kontrolü, akışkan dinamiği ve hassas mekanik sürücülerin ağır hizmet uygulamalarına entegrasyonunun temel mühendislik ilkelerini araştırıyor.
Teknolojiyi Tanımlamak: VFD Nedir?
Mühendislik ekipleri endüstriyel akışkan sistemleriyle karşılaştıklarında genellikle temel soru ortaya çıkar: vfd nedir ve mevcut altyapıyla nasıl arayüz oluşturuyor? Genellikle VFD olarak kısaltılan değişken frekanslı sürücü, üç fazlı bir asenkron motorun hızını ve dönme torkunu düzenlemek için kullanılan elektronik bir güç dönüştürme cihazıdır. Sürücü, motora sağlanan elektrik gücünün frekansını ve voltajını değiştirerek, operatörlerin tahrik edilen ekipmanın tüm çalışma aralığı boyunca kademesiz olarak ayarlanabilir hız kontrolü elde etmesine olanak tanır.
Anlamak vfd nedir basit hız ayarının ötesine bakmayı gerektirir; akıllı bir güç yöneticisidir. Tipik endüstriyel ortamlarda, elektrik gücü sabit bir frekansta, genellikle elli veya altmış hertzde alternatif akım olarak iletilir. Doğrudan bu hat gücüne bağlanan bir endüksiyon motoru, motor statorundaki manyetik kutupların sayısına göre belirlenen sabit bir senkron hızda dönecektir. bir değişken frekanslı sürücü nedir sistem, gelen sabit frekanslı AC şebeke gücünü değişken frekanslı, değişken voltajlı bir AC çıkışına dönüştürerek bu katı ilişkiyi bozar. Bu yetenek, standart bir sabit hızlı motoru, hassas proses kontrolü sağlayabilen ayarlanabilir hızlı bir varlığa dönüştürür.
uygulanması değişken frekanslı sürücüler vfds su arıtma tesisleri, kimyasal işleme tesisleri, soğutma kuleleri ve petrol rafinerileri dahil olmak üzere sayısız endüstriyel alanı kapsamaktadır. Bu ortamlarda bir pompalar için değişken frekanslı sürücü sistem hidroliğini dengelemek, su darbesini önlemek ve enerji tüketimini en aza indirmek için birincil mekanizma görevi görür. Motor hızını tam sistem eğrilerine uyacak şekilde ayarlayan bu sürücüler, kısıtlayıcı mekanik valflere olan ihtiyacı ortadan kaldırarak hem güvenilirliği hem de proses tekrarlanabilirliğini artırır.
Değişken Frekanslı Sürücü Nasıl Çalışır: Üç Dahili Aşama
Sabit frekanslı şebeke gücünün ayarlanabilir frekanslı çıkışa dönüştürülmesi, sürücü muhafazasının içinde seri olarak çalışan üç farklı elektrik alt sistemini içerir. Bu aşamalar elektrik enerjisini düzeltmek, filtrelemek ve tersine çevirmek için sırayla çalışarak bağlı motorun yüksek düzeyde kontrollü bir elektrik dalga formu almasını sağlar.
Doğrultucu Aşaması
İlk aşama, şebeke hattından gelen üç fazlı AC voltajı kabul eden katı hal doğrultucu köprüsünden oluşur. Bir dizi yüksek güçlü diyot veya silikon kontrollü redresör kullanan bu aşama, çift yönlü alternatif akımı tek yönlü doğru akıma dönüştürür. Bu süreç, motoru şebeke frekansından ayırmanın temel adımını temsil eder.
DC Bara Filtresi
Doğrultucu aşamasından gelen çıktı, önemli miktarda elektrik dalgalanması içeren titreşimli bir DC voltajıdır. İkinci aşamada, bu dalgalanmaları yumuşatmak için genellikle endüktif bobinlerle eşleştirilmiş, ağır hizmet tipi kapasitörlerden oluşan devasa bir grup kullanılır. Bu filtrelenmiş ara aşama, dönüşümün son aşaması için temiz, istikrarlı bir yüksek voltajlı DC gücü deposu sağlar.
Çevirici Aşaması
Son aşamada, kararlı DC bara voltajını tekrar AC dalga biçimine dönüştürmek için yüksek hızlı yalıtımlı geçit bipolar transistörleri kullanılır. Sürücü, bu transistörleri saniyede binlerce kez açıp kapatarak bir dizi voltaj darbesi oluşturur. Darbe genişliği modülasyonu olarak bilinen bu teknik, işlemin gerektirdiği tam frekans ve voltajda simüle edilmiş bir sinüzoidal akım dalga formunu sentezler.
Pompalama Dinamiği ve Değişken Hızlı İşlemler
Hız kontrol donanımının faydasını en üst düzeye çıkarmak için mühendislerin, tahrik edilen ekipmanı yöneten özel fiziksel yasaları değerlendirmesi gerekir. Endüstriyel akışkan dağıtım sistemlerinin büyük çoğunluğunu oluşturan santrifüj pompalar, ilgi yasaları olarak bilinen belirli bir dizi fiziksel prensip uyarınca çalışır. Bu matematiksel ilişkiler, şaft hızındaki değişikliklerin akış hızını, boşaltma basıncını ve fren beygir gücünü nasıl etkilediğini belirler.
Bu prensiplere göre, sıvı akış hızı, şaft hızındaki değişiklikle doğrudan, doğrusal orantılı olarak değişir. Ancak pompanın geliştirdiği basma basıncı veya basma yüksekliği, hız değişiminin karesiyle orantılı olarak değişir. En önemlisi, motorun tükettiği elektrik gücü, hız değişiminin küpüyle orantılı olarak değişir. Bu kübik ilişki, modern motor hız kontrolleri aracılığıyla gerçekleştirilen olağanüstü enerji tasarrufu özelliklerinin matematiksel temelini oluşturur.
Endüstriyel pompalar için VFD hız kontrolünü kullanırken, çalışma hızındaki küçük bir azalma bile güç çekişinde orantısız derecede büyük bir azalmaya neden olur. Örneğin, bir pompa motorunun hızının yüzde yirmi azaltılması, teorik güç gereksiniminin neredeyse yüzde elli oranında azalmasıyla sonuçlanır. Bu, değişken hız kontrolünü, motorun kapalı bir vanaya karşı mücadele ederken tam güç çekmeye devam ettiği, enerjiyi pompa gövdesi içinde ısı ve sürtünme olarak boşa harcadığı mekanik kısma karşısında sonsuz derecede üstün kılar.
Pompalama Altyapısında VFD'lerin Uygulanmasının Ölçülebilir Avantajları
Modern güç elektroniğinin akışkan işleme altyapısına entegre edilmesi, basit enerji tasarrufunun çok ötesine geçen kapsamlı operasyonel avantajlar sağlar. Bu avantajlar tesis güvenilirliğini, bakım bütçelerini ve proses hassasiyetini doğrudan etkiler.
- Önemli Enerji Tasarrufu: Tesisler, elektrik tüketimini gerçek zamanlı proses talebiyle eşleştirerek, baypas sistemleri ve kısma kontrol vanalarından kaynaklanan enerji israfını ortadan kaldırır.
- Yumuşak Başlatma Yetenekleri: Elektronik kontrol, motorun hızlanması sırasında yüksek ani akımı ortadan kaldırır, lokal voltaj düşüşlerini önler ve aktarma organının tamamındaki mekanik şoku azaltır.
- Hassas Proses Düzenlemesi: Kapalı döngü geri bildirim entegrasyonu, sürücünün hızları basınç, sıcaklık veya akış vericilerine göre dinamik olarak ayarlamasına olanak tanıyarak genel süreci stabil hale getirir.
- Uzatılmış Mekanik Aşınma Ömrü: Daha düşük hızlarda çalışmak, pompa pervaneleri, mekanik salmastralar ve iç yataklardaki aşınmayı azaltarak arızalar arasındaki ortalama süreyi uzatır.
- Su Çekiçinin Ortadan Kaldırılması: Programlanmış hızlanma ve yavaşlama rampaları, boru hattı sistemlerindeki ani hız değişikliklerini önleyerek yıkıcı basınç dalgalanmalarını önler.
Aşağıdaki tablo, kritik mühendislik parametrelerinde geleneksel sabit hızlı pompalama sistemleri ile modernize edilmiş değişken frekanslı sürücü kurulumları arasındaki operasyonel farklılıkları vurgulamaktadır.
| Operasyonel Parametre | Kısma Valfli Sabit Hız | Değişken Frekanslı Sürücü Kontrolü |
|---|---|---|
| Motor Enerji Tüketimi | Gerçek sıvı akışı gereksinimlerinden bağımsız olarak yüksek kalır | Motor hızı azaltımlarıyla kübik olarak ölçeklenir |
| Mevcut Kalkışın Başlatılması | Normal tam yük akımının altı ila sekiz katına kadar | Kontrollü hızlanma; hiçbir zaman tam yük değerini aşmaz |
| Contalarda Mekanik Stres | Karşı basınç ve sabit azami hızda çalışma nedeniyle yüksek | Azaltılmış şaft hızları ve düşük titreşim nedeniyle en aza indirilmiştir |
| Sistem Basıncı Yönetimi | Mekanik kısıtlama yoluyla düzenlenir; ani yükselişlere eğilimli | Elektronik geri bildirim döngüleri aracılığıyla sorunsuz bir şekilde korunur |
| Sistem Güç Faktörü | Azaltılmış mekanik yükleme altında önemli ölçüde bozulur | Tüm operasyonel aralıkta yüksek seviyede tutuldu |
Tork Sınıflandırması ve Alternatif Endüstriyel Uygulamalar
Endüstriyel makine yükleri genellikle tork gereksinimlerine göre iki ana tipe ayrılır: değişken tork ve sabit tork. Santrifüj pompalar ve fanlar, gerekli torkun hızın karesiyle arttığı değişken tork yüklerini temsil eder. Bunun aksine, pozitif deplasmanlı pompalar, konveyör sistemleri, pistonlu karıştırıcılar ve kompresörler, çalışma hızından bağımsız olarak aynı torka ihtiyaç duyar.
Sabit torklu VFD uygulamalarının uygulanması, standart santrifüj pompa kurulumlarına kıyasla farklı mühendislik özellikleri gerektirir. Sabit tork yükleri için, motorun aşırı ısınmadan düşük hızlarda direnci aşabilmesini sağlamak amacıyla sürücünün tüm frekans aralığı boyunca tutarlı bir akım çıkışı sağlaması gerekir. Ağır hizmet tipi endüstriyel karıştırıcılar veya pozitif deplasmanlı pompalar, düşük hızlı döngüler sırasında durmadan yüksek viskoziteli sıvıları işlemek için bu özel ayarlara güvenir.
Benzer şekilde değişken frekans tahrikli kompresör, endüstriyel üretim tesislerinde bulunan diğer bir yaygın sabit tork uygulamasını temsil eder. Hava kompresörleri, üretim vardiyası boyunca hızla değişen hava talepleriyle karşı karşıya kalır. Ayarlanabilir hızlı bir sürücünün kullanılması, kompresörün, mükemmel derecede stabil bir sistem hava basıncını korumak için dönüş hızını modüle etmesine olanak tanır ve standart kompresör kontrol şemalarında tipik olan yüksek derecede verimsiz başlatma-durdurma döngülerini veya sürekli yüksüz rölantiyi ortadan kaldırır.
Mekanik Tahrik Sinerjisi: VFD'leri Yüksek Verimli Dişlilerle Birleştirme
Elektronik hız kontrolü motora gelen elektrik girişini optimize ederken, bu gücü tahrik edilen ekipmana iletmekten sorumlu mekanik iletim sisteminin de aynı şekilde optimize edilmesi gerekir. Yüksek talep gören endüstriyel sistemler, genel sistem verimliliğinden ödün vermeden değişken dönüş hızlarını, ters yükleri ve yüksek tork profillerini idare edebilen sağlam mekanik bileşenler gerektirir.

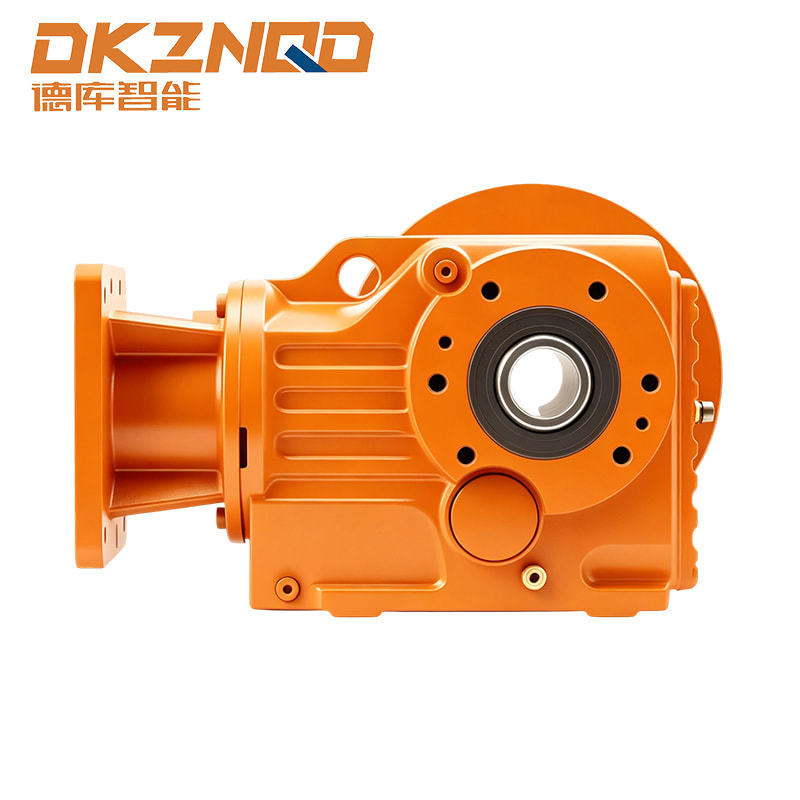

Aşağıdaki resimde, zorlu değişken hız profillerinin üstesinden gelmek ve zorlu çalışma ortamlarında mekanik verimliliği korumak üzere tasarlanmış tipik bir yüksek performanslı endüstriyel redüktörlü motor konfigürasyonu gösterilmektedir.
Bir motor elektronik hız kontrolü altında yavaşladığında, dahili soğutma fanı da yavaşlar; bu da motorun uzun süre yüksek torkta çalışması durumunda ısı oluşumuna neden olabilir. Yüksek verimli helisel konik dişli redüktörün kullanılması, motorun optimum devir bandında çalışmasını sağlarken, çıkış milinde gerekli mekanik hız düşüşünü sağlar. Bu sinerji, elektrik bileşenlerini termal bozulmadan korurken, genel tesis sürecine maksimum mekanik güvenilirlik sağlar.
VFD Sürücülerle Enerji Tasarrufunun Hesaplanması: Gerçek Dünya Senaryosu
Elektronik hız kontrol sistemlerini uygulamak için gereken sermaye yatırımını tam olarak haklı çıkarmak için tesis mühendislik ekiplerinin uzun vadeli mali etkileri değerlendirmesi gerekir. Bu kurulumların mali açıdan sürdürülebilirliği, VFD sürücülerin uzun çalışma zaman çizelgesi boyunca sağladığı enerji tasarrufuna bakıldığında açıkça ortaya çıkıyor.
Yıl boyunca sürekli çalışan doksan kilovatlık bir endüksiyon motoruyla çalıştırılan endüstriyel bir soğutma suyu pompasını düşünün. Mekanik bir kısma valfinin kullanıldığı standart bir kurulumda motor, sistem sürtünmesinin ve kısma kısıtlamalarının üstesinden gelmek için sürekli olarak şebekeden yaklaşık doksan iki kilowatt elektrik gücü çeker. Standart endüstriyel kullanım oranlarında, bu modüle edilmemiş varlığın sürekli çalışması önemli bir temel işletme maliyetini temsil eder.
Sistem bir elektronik hız sürücüsüyle donatılırsa ve gereken ortalama akış hızı, çalışma yılının yarısında maksimum kapasitenin yüzde seksenine düşerse, güç gereksinimi önemli ölçüde düşer. Santrifüj pompa afinite yasalarına göre yüzde seksen hızda çalışmak, gerekli elektrik gücünü tam yük değerinin yaklaşık yüzde kırk yedisine düşürür. Aşağıdaki analitik tablo, bu hız azaltma stratejisinin yıllık güç tüketimini ve mali sonuçlarını göstermektedir.
| Yıllık Operasyonel Metrik | Geleneksel Kısma Sistemi | Değişken Hız Kontrollü Sistem |
|---|---|---|
| Yüksek Debili Çalışma Süresi (%100 Hız) | 92 kW'ta 4380 Saat | 93 kW'ta 4380 Saat (sürücü kaybını içerir) |
| Düşük Debili Çalışma Süresi (%80 Hız) | 92 kW'ta 4380 Saat | 44 kW'ta 4380 Saat |
| Tüketilen Yıllık Toplam Elektrik Enerjisi | 805920 Kilowatt-Saat | 600060 Kilowatt-Saat |
| Net Enerji Tasarrufu Sağlandı | Temel Referans Değeri | Yıllık 205860 Kilovat Saat Tasarruf Edildi |
| İşletme Maliyetlerinde Düşüş | %0 İndirim | Güç Maliyetlerinde Yaklaşık %25 Azalma |
Bu hesaplanmış senaryo, sıvı taşıma süreçlerine hız modülasyonu uygulandığında elde edilen mali faydaları vurgulamaktadır. Doğrudan elektrik tasarrufuna ek olarak, maksimum basınçta sistem çalışma saatlerinin azaltılması, mekanik bileşenlerin ömrünü uzatır, tesis bakım maliyetlerini düşürür ve plansız üretim kesintilerini en aza indirir.
Değişken Frekanslı Sürücülerle İlgili Sıkça Sorulan Sorular
S1: Herhangi bir standart endüstriyel AC endüksiyon motoru, değişken frekanslı bir sürücüyle çalıştırılabilir mi?
Çoğu modern üç fazlı AC endüksiyon motoru, elektronik hız kontrol sürücüsüyle çalışabilir. Bununla birlikte, eski motorlar veya yeterli izolasyon olmadan tasarlanan motorlar, darbe genişliği modülasyonu anahtarlamasının oluşturduğu hızlı voltaj yükselmeleri nedeniyle izolasyonda bozulma yaşayabilir. Optimum güvenilirlik için motorların, invertör görev performansına yönelik standart endüstri spesifikasyonlarını karşılaması, yüksek sıcaklık yalıtımının ve uygun yatak korumasının tasarıma entegre edilmesi gerekir.
S2: Endüstriyel bir pompanın VFD kullanarak güvenli bir şekilde çalışabileceği minimum hız nedir?
Minimum çalışma hızı tamamen pompanın tasarımına ve motor soğutma yöntemine bağlıdır. Santrifüj pompalar genellikle statik sistem basıncının üstesinden gelmek için gereken hızın altında çalışmamalıdır; çünkü bu noktanın altında çalışmak, pompanın aşırı ısınmasına neden olabilecek sıfır akış durumuna neden olur. Motor açısından bakıldığında, standart tamamen kapalı fan soğutmalı motorlar düşük hızlarda soğutma verimliliğini kaybeder. Sürekli düşük hızda çalışma gerekiyorsa, yardımcı sabit hızlı soğutma fanı veya yüksek verimli dişli redüktör kullanılmalıdır.
S3: Değişken hızlı sürücüler bir endüstriyel tesisin genel güç faktörünü nasıl etkiler?
Standart AC endüksiyon motorları, nominal mekanik yüklerinin altında çalışırken güç faktörünün önemli ölçüde azalmasına neden olur. Bir elektronik hız sürücüsü takıldığında, giriş tarafındaki diyot doğrultucu köprüsü, tüm hız ve yük aralığı boyunca tipik olarak yüzde doksan beşin üzerinde yüksek bir yer değiştirme güç faktörünü korur. Bu yüksek performans, endüstriyel tesisleri düşük güç faktörlü operasyonlarla ilişkili şebeke cezalarından korur.
S4: Kontrollü başlatıcı ile VFD arasındaki temel operasyonel fark nedir?
Yumuşak yolverici, ilk başlatma aşamasında motor akımını ve torkunu kontrol etmek için özel olarak kullanılır ve standart şebeke hızına kilitlenmeden önce voltajı kademeli olarak artırarak mekanik şoku azaltır. Değişken frekanslı bir sürücü de tam olarak aynı yumuşak başlangıç özelliğini sağlar ancak tüm çalışma döngüsü boyunca motor hızı ve torku üzerinde tam kontrol sağlayarak üretim sırasında sürekli ayarlama yapılmasına olanak tanır.
