Helisel Dişli Motor Seçimi Neden Uzun Süreli Tahrik Verimliliğini Belirler?
Bir üretim hattının yalnızca motor yüzünden arızalanması nadirdir. Çoğu zaman zayıf nokta, motor şaftı ile dişli kutusu arasındaki arayüzde yer alır; burada boşluk, yanlış hizalama veya düşük boyutlu redüksiyon oranı, verimi sessizce tüketir. Helisel dişli motorlar, bira taşıyıcıyı ve redüksiyon aşamasını tek bir muhafazalı ünitede birleştirerek bu sorunu çözer; bu, ayrı bir motor ve dişli kutusu düzenlemesine kıyasla bir bağlantı noktasını ve bir hizalama hatası kaynağını ortadan kaldırır.
Helisel diş formunun kendisi, bu birimlerin daha sessiz çalışmasının ve birim hacim başına daha fazla yükü düz mahmuzlu tasarımlara göre aktarmasının nedenidir. Dişler düz bir çizgi yerine açılı bir şekilde birbirine geçtiği için temas kademeli olarak gerçekleşir ve daha uzun bir yol boyunca dağıtılır, bu da yükü dağıtır ve diş girişi ve çıkışıyla ilişkili darbe gürültüsünü azaltır. Bu makale, bu verimlilik artışının ardındaki mekanik mantığı, boşluk ve montaj konumunun gerçek dünya performansını nasıl etkilediğini ve bir r serisi helisel dişli motor , an f serisi helisel dişli motor veya bir k serisi helisel dişli motor genel bir kategori yerine belirli bir uygulamaya yöneliktir.
Bu seçimi doğru yapmak, çalışan bir hatta kağıt üzerinde olduğundan daha önemlidir, çünkü teknik olarak bir yükü taşıma kapasitesine sahip ancak montaj geometrisi veya görev döngüsüyle yeterince eşleşmeyen bir dişli motoru, birkaç yıllık hizmet ömrü boyunca enerji ve bakım açısından, biraz daha yüksek bir peşin fiyatla satın alınan, doğru şekilde belirlenmiş bir üniteye göre yine de daha fazla enerji ve bakım maliyetine sahip olacaktır. Aşağıdaki bölümler, diş geometrisinden başlayarak montaj, yağlama ve üretim toleransına doğru ilerleyerek saha sonuçlarını gerçekten değiştiren kararlar etrafında düzenlenmiştir.
Helisel Dişli Diş Açısı Güç Aktarımını Nasıl Değiştirir?
Düz bir alın dişlisinde, bir dişin tüm genişliği eş zamanlı olarak eşleşen dişe temas eder. Bu anlık bağlantı, yeni bir diş çiftinin ağa girdiği her seferde keskin bir mekanik darbe üretir; bu, eski dişli kutusu tasarımlarıyla ilişkili vızıltıların ana kaynağıdır. Helisel dişli, dişleri dönme eksenine belli bir açıyla keser, böylece temas dişin bir kenarından başlar ve dişliler döndükçe yüz genişliği boyunca kademeli olarak yuvarlanır.
Bu ilerici etkileşimin dişli motor aktarma organları üzerinde ölçülebilir üç etkisi vardır:
- Yük, herhangi bir anda birden fazla diş çifti arasında paylaştırılır; bu, tek bir diş üzerindeki en yüksek gerilimi azaltır ve tekrarlanan yüklemeler altında hizmet ömrünü uzatır.
- Gürültü üretimi, aynı yükü çalıştıran eşdeğer bir çıkıntı tasarımıyla karşılaştırıldığında genellikle birkaç desibel kadar anlamlı bir şekilde azalır, çünkü dişler arası ani bir çarpışma yaşanmaz.
- Çalışma düzgünlüğü daha yüksek giriş hızlarında artar; bu, motorun uzun süreler boyunca nominal devir sayısına yakın çalıştığı uygulamalar için önemlidir.
Takas eksenel itmedir. Dişler belirli bir açıyla kesildiğinden, birbirine geçme, düz dişlide mevcut olan radyal ve teğetsel kuvvetlere ek olarak mil ekseni boyunca bir kuvvet oluşturur. Helisel dişli motor mahfazaları, kullanılan belirli helis açısına göre boyutlandırılmış baskı yataklarıyla bunu hesaba katar; bu, dişli kutusu mahfazalarının, rulman değeri kontrol edilmeden seriler arasında kolayca değiştirilememesinin bir nedenidir.
Seri Tasarımını Uygulama Yük Profiliyle Eşleştirme
Üreticiler helisel dişli motor ürün hatlarını seriler halinde organize ediyor çünkü tek bir gövde geometrisi, hafif konveyör tahriklerinden ağır karıştırma veya kırma yüklerine kadar tüm aralığı verimli bir şekilde kapsayamıyor. Her seri tipik olarak bir tork bandını, bir montaj stilini ve bir dizi oran adımını hedefler; dolayısıyla doğru seçim, katalog sayfası yerine görev döngüsüyle başlar. Yararlı bir başlangıç sorusu, kağıt üzerinde hangi serinin en yetenekli göründüğü değil, çevredeki ekipmanın hangi şaft düzenini belirlediğidir, çünkü bir çerçeveyi farklı bir şaft yönelimini kabul edecek şekilde yenilemek genellikle başlangıçtan itibaren doğru şekilde yapılandırılmış mahfaza için biraz daha fazla ödeme yapmaktan çok daha pahalıdır.

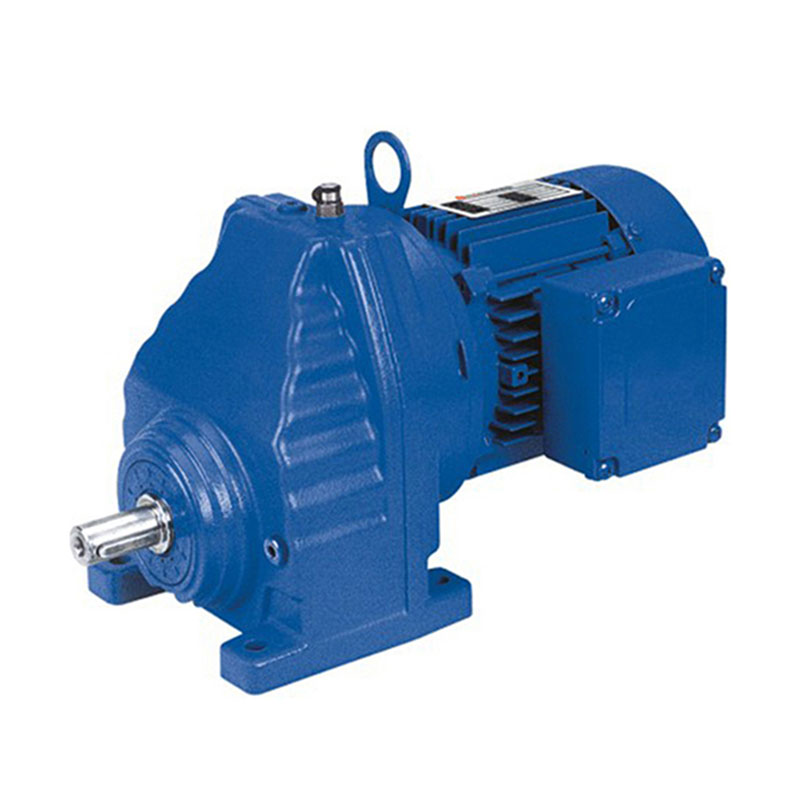

R Serisi Helisel Dişli Motor
Kompakt bir koaksiyel muhafaza etrafında inşa edilen bu seri, dikey konveyörler veya zemin alanının sınırlı olduğu karıştırma ekipmanları gibi çıkış milinin motor mili ile aynı hizada olması gereken uygulamalara uygundur. Oran adımları genellikle aralığın alt ucunda daha incedir; bu, bir prosesin ham torktan ziyade hassas hız eşleştirmesi gerektirdiği durumlarda yardımcı olur.

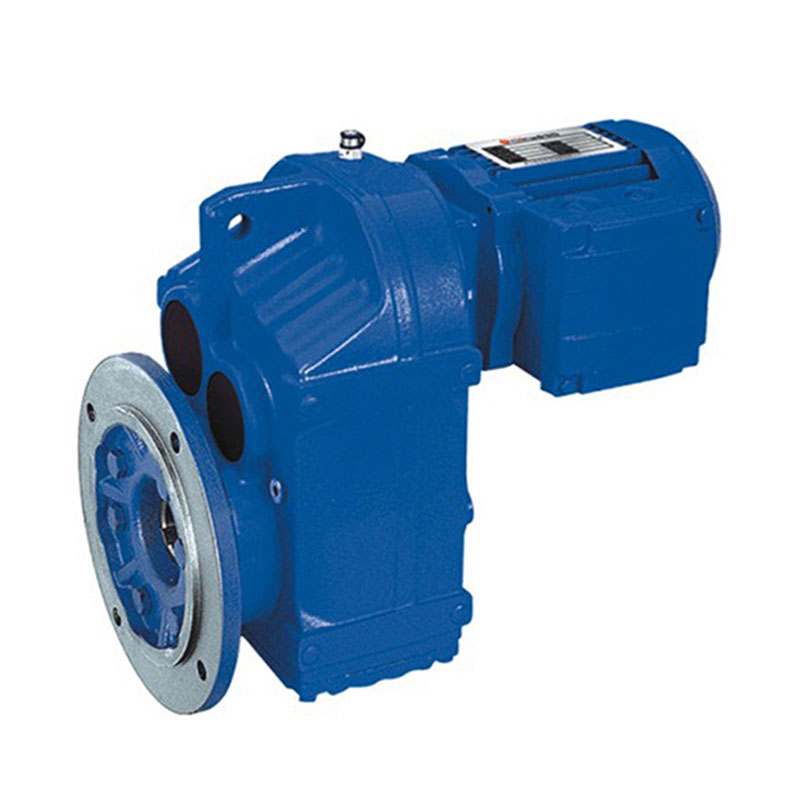

F Serisi Helisel Dişli Motor
Bu seride kullanılan paralel şaft düzeni, giriş ve çıkış şaftlarını aynı hizada olmak yerine yan yana tutar; bu da, çıkış şaftının bir çerçevenin üzerinde sabit bir yükseklikte durması gereken paketleme hatları ve malzeme taşıma sistemleri gibi ekipmanlara kayış veya zincir tahrik entegrasyonunu kolaylaştırır.

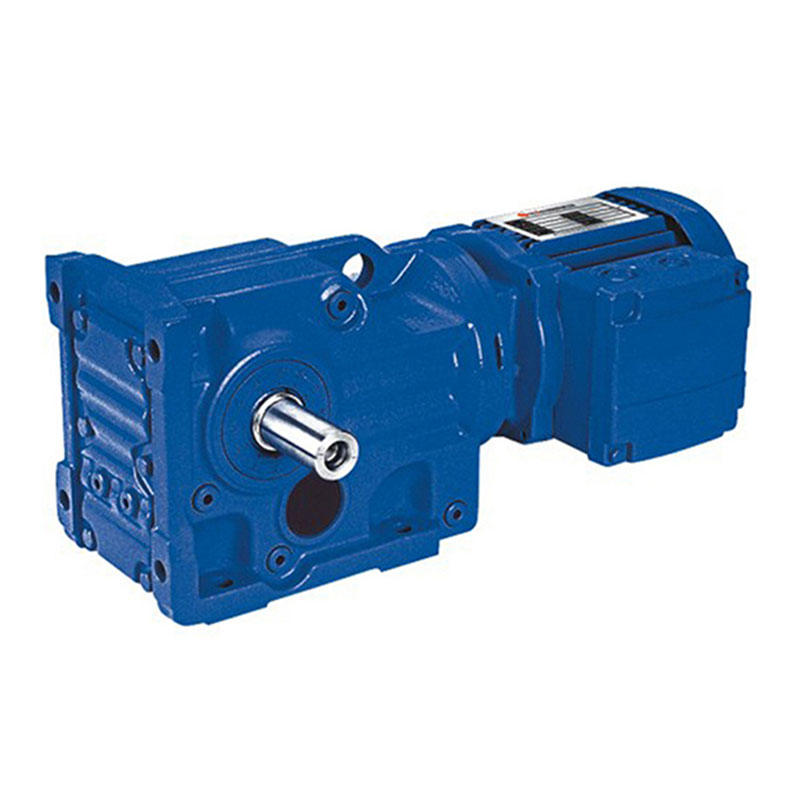

K Serisi Helisel Dişli Motor
Helisel ve konik dişli kademelerini birleştiren bu seri, tek bir mahfaza içerisinde güç aktarımının yönünü yaklaşık doksan derece değiştirir. Bu da onu karıştırıcılar, vinçler ve ayrı bir dik açılı dişli kutusu eklemeden sürücünün bir köşeyi dönmesi gereken kurulumlar için ortak bir seçim haline getiriyor.

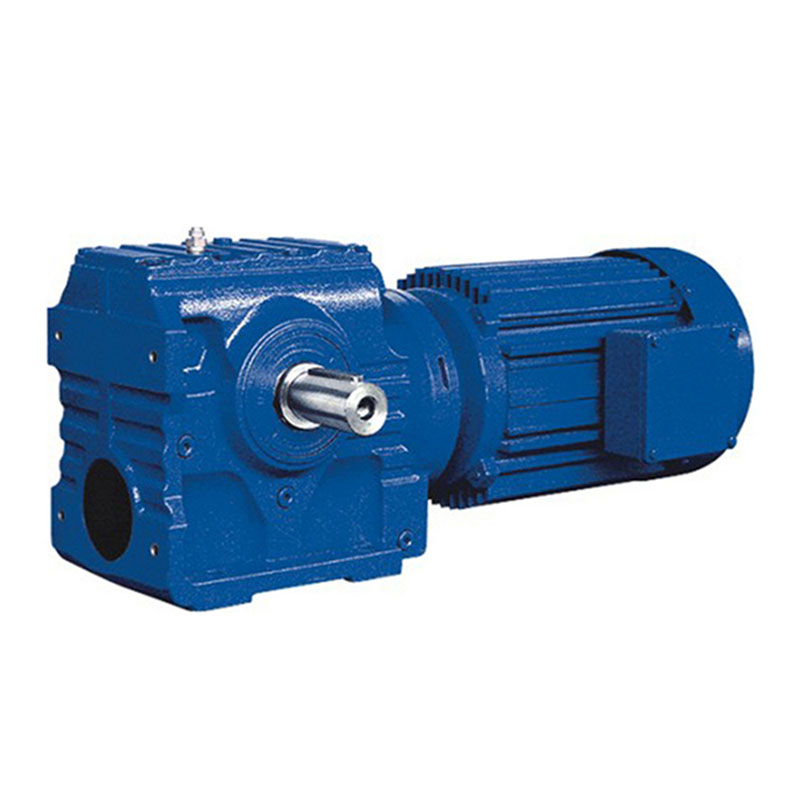

S Serisi Helisel Dişli Motor
Bu seri, helisel bir giriş aşamasını bir sonsuz dişli çıkış aşamasıyla eşleştirir; bu, muhafazanın kapladığı alanı nispeten küçük tutarken, tamamen sarmal bir tasarıma göre daha yüksek bir tek ünite azaltma oranı sağlar. Solucan ağları yuvarlanan temastan daha fazla kayan temas içerdiğinden, ödünleşim tamamen sarmal bir üniteye göre daha düşük bir tepe verimliliğidir.
Seriler Arasında Yapısal ve Performans Özelliklerinin Karşılaştırılması
Aşağıdaki tablo bir seçim kararını yönlendirecek pratik farklılıkları özetlemektedir. Verimlilik rakamları tipik tek aşamalı helisel ağ performansını temsil eder ve orana, yüke ve yağlama durumuna göre değişiklik gösterir.
| karakteristik | Koaksiyel Helisel | Paralel Şaft Helisel | Helisel-Eğimli | Helisel Solucan |
|---|---|---|---|---|
| Şaft düzenlemesi | Sırada | Paralel ofset | Dik açı | Dik açı |
| Tipik tek kademeli verimlilik | Yüzde 96 ila 98 | Yüzde 96 ila 98 | Yüzde 94 ila 96 | Yüzde 82 ila 90 |
| En uygun yük türü | Hafif ila orta sürekli | Orta ila ağır sürekli | Yön değişikliği olan orta | Hafif ila orta, alan sınırlı |
| Göreceli konut ayak izi | Küçük | Orta | Orta | Küçük |
| Tipik boşluk sınıfı | Standarttan azaltılmışa | Standarttan azaltılmışa | Standart | Standart |
Verimlilik rakamları aşamalar boyunca birleşir. Aşama başına yüzde 97 oranında çalışan iki aşamalı helisel ünite genel olarak kabaca yüzde 94 sağlarken, yüzde 88'lik tek kademeli helisel-solucan kombinasyonu artı yüzde 97'lik helisel ön aşama genel olarak yüzde 85'e yaklaşıyor. Çok vardiyalı bir çalışma yılı boyunca, bu boşluk doğrudan elektrik maliyetine yansır; bu nedenle yüksek görev döngüsü kurulumları, solucan seçeneği daha küçük bir ayak izine uysa bile tamamen sarmal tasarımları tercih etme eğilimindedir.
Montaj Pozisyonu ve Rulman Ömrüne Etkisi
Dişli motor katalogları çeşitli standart montaj konumlarını listeler ve bunu tamamen geometrik bir seçim olarak ele almak caziptir. Pratikte montaj yönü, yağın yatak içinde nasıl dağıtıldığını ve yükün rulmanlar tarafından nasıl taşındığını değiştirir; bu da kağıt üzerinde tork ve hız değerleri aynı olsa bile servis ömrünü etkiler.
Dikey şaft yönelimleri, alt yatağa daha fazla ağırlık verir ve ünite çalışırken üst dişli dişlerinin yağlanmış kalmasını sağlayacak kadar yeterli yağ hacmi gerektirir; çünkü sıçramalı yağlama, yağın sürekli olarak yukarı doğru yeniden dağıtılmasına dönüşe bağlıdır. Başlangıçta ayak montajı için derecelendirilmiş bir ünite, bu yön için yağ dolum seviyesi kontrol edilmeden dikey olarak monte edildiğinde, ayak monteli perspektiften karter dolu görünse bile üst kademe yetersiz yağlanmış olarak çalışabilir. Her yön için tek bir yağ seviyesinin geçerli olduğunu varsaymak yerine, kurulumdan önce montaja özel dolum tablosunu gözden geçirmek, devreye alma sırasında en çok gözden kaçan adımlardan biridir.
Tepkiyi Anlamak ve Aslında Önemli Olduğunda
Boşluk, eşleşen dişler arasındaki küçük dönme boşluğudur ve sıcaklık değişiklikleri mahfaza ve dişlilerin farklı oranlarda genişlemesine neden olduğundan dişlilerin bağlanmaması için kasıtlı olarak yerleştirilmiştir. Çoğu konveyör, karıştırma ve genel malzeme taşıma uygulamaları için standart boşluk sınıfları uygundur ve ölçülebilir bir süreç sorununa neden olmaz.
Boşluk, üç özel durumda tasarım kaygısı haline gelir:
| Başvuru Türü | Boşluk Neden Önemlidir? | Önerilen Yaklaşım |
|---|---|---|
| Sürücüleri indeksleme veya konumlandırma | Yön her değiştiğinde oyun doğrudan konum hatasına dönüşür | Azaltılmış boşluk sınıfını belirtin ve son montajda kadranlı göstergeyle doğrulayın |
| Sık sık ters görev | Yön değişiminde tekrarlanan darbe yüklemesi diş aşınmasını hızlandırır | Tersine çalışma için derecelendirilmiş bir seri seçin ve torku biraz azaltın |
| Senkronize çok motorlu hatlar | Birimler arasındaki eşit olmayan boşluk, senkronize eksenler arasında kaymaya neden olur | Hattaki tüm dişli motorları aynı boşluk sınıfı spesifikasyonundan kaynaklayın |
Bu durumların dışında, azaltılmış bir boşluk sınıfının peşinde koşmak, karşılık gelen bir fayda olmaksızın maliyet ekler, çünkü bir yöndeki normal sürekli dönüş, tahrik edilen ekipmanı etkileyecek şekilde hiçbir zaman oyunu etkilemez.
Motordan Şanzımana Kaplin ve Verimliliğin Kaybolduğu Yer
İyi tasarlanmış bir dişli kademesi bile, motor-şanzıman arasındaki zayıf arayüzü telafi edemez. Motorun nominal çıkışının gerçekte ne kadarının tahrik edilen yüke ulaştığını üç faktör belirler:
- Şaft hizalaması Motor rotoru ile giriş pinyonu arasında. Entegre dişli motor muhafazaları bu değişkeni neredeyse tamamen ortadan kaldırır çünkü motor, saha hizalama toleranslarının değişken bir kayıp eklediği ayrı olarak bağlanmış motor ve redüktörden farklı olarak, fabrikada muhafazaya takılır.
- Rulman ön yükü Üretici toleransı dahilinde ayarlanması gereken giriş milinde. Çok az ön yük, yük altında şaft hareketine izin verir, çok fazla ön yük ise sürtünme kayıplarını artırır ve rulman ömrünü kısaltır.
- Yağlayıcı viskozite derecesi Ortam çalışma sıcaklığına göre. Soğuk çalıştırma koşulları için fazla viskoz olan bir yağlayıcı, başlatma sırasında çalkalama kayıplarını artırırken, yüksek ortam sıcaklıkları için çok ince olan bir yağlayıcı, zamanla diş yanlarındaki aşınmayı artırır.
Tek bir yağlayıcı sınıfının tüm iklimleri kapsadığını varsaymak yerine, belirli bir helisel-konik ünitenin teknik verilerinin kurulum sahasının gerçek ortam sıcaklığı aralığına göre incelenmesi, saha servis verilerinde bildirilen erken rulman arızalarının büyük bir kısmını önler.
Sipariş Vermeden Önce Şartname Kontrol Listesi
Bir satın alma siparişini tamamlamadan önce aşağıdaki noktaların doğrulanması, katalog derecelendirmesi ile saha performansı arasındaki uyumsuzluğun en yaygın nedenlerini ortadan kaldırır.
- Tork ve hız bir azaltma aşaması boyunca ters yönde hareket ettiğinden, gerekli çıkış torkunu yalnızca motor etiketindeki hızda değil, gerçek çalışma hızında da doğrulayın.
- Montaj konumunu doğrulayın ve yağ doldurma spesifikasyonunun bu yöne uygun olup olmadığını kontrol edin.
- Standart yağlama derecesine göre kapalı veya açık hava maruziyeti de dahil olmak üzere ortam sıcaklığı aralığını kontrol edin.
- Görev döngüsünün, hem boşluk sınıfını hem de termal değeri etkileyen sık ters çevirme veya başlatma-durdurma işlemini içerip içermediğini belirleyin.
- Mil çıkış tipinin (katı mil, içi boş mil veya sıkma bileziği) bağlantı ekipmanıyla eşleştiğini doğrulayın.
- Başlatma sırasındaki şok yüklemeler de dahil olmak üzere servis faktörünü gerçek maksimum yüke göre inceleyin.
Üretim Hassasiyeti ve Bunun Gürültü ve Aşınma Üzerindeki Uzun Vadeli Etkisi
Aynı yayınlanmış spesifikasyonlara sahip iki dişli motor, eğer biri diğerinden daha sıkı bir tolerans derecesine göre kesilip ısıl işlemden geçirilirse, sahada gözle görülür derecede farklı performans gösterebilir. Dişli dişi doğruluğu tipik olarak profil hatasını, hatve hatasını ve helis açısı sapmasını ölçen standartlaştırılmış ölçeklerde derecelendirilir. Daha ince bir kaliteye göre kesilen üniteler daha sessiz çalışır ve aynı yükte daha az titreşim üretir, ancak daha da önemlisi, başlangıçtaki temas düzeni ideale daha yakın olduğundan, aşınmayı toleransın biraz dışında olan birkaç yüksek noktaya yoğunlaştırmak yerine, operasyonun ilk gününden itibaren diş yüzeyine daha eşit bir şekilde yaydığından, bu performansı daha uzun bir servis aralığı boyunca koruma eğilimindedirler.
Isıl işlemin kıvamı, ilk kesim kadar önemlidir. Dişli ham parçası boyunca değişen kasa sertleştirme derinliği, yük altında daha hızlı aşınan yumuşak noktalar oluşturur ve sonunda diş profilini, boşluğu orijinal spesifikasyonunun ötesinde artıracak kadar değiştirir. Bu, eskimiş bir dişli kutusunda sahada ölçülen boşluk oranının, ünite hiçbir zaman aşırı yüklenmemiş olsa bile genellikle isim plakası değerini aşmasının bir nedenidir.
Sıkça Sorulan Sorular
S1: Helisel dişli motor ile standart dişli motor arasındaki pratik fark nedir?
Dişli motor terimi, sonsuz dişli, konik, gezegensel ve sarmal tasarımlar da dahil olmak üzere, bir motor ve bir redüksiyon aşamasının herhangi bir kombinasyonunu kapsar. Helisel dişli motor, redüksiyon aşaması için özel olarak açılı kesilmiş dişler kullanır; bu, genellikle benzer bir fiyat noktasında bir sonsuz dişli tasarımına göre daha yüksek verimlilik ve daha düşük gürültü sağlar, ancak üretim için daha hassas muhafaza toleransları gerektirir.
S2: Ayağa monteli ünite değişiklik yapılmadan dikey olarak monte edilebilir mi?
Üretici tarafından sağlanan seriye ve özel yağ dolum tablosuna bağlıdır. Bazı muhafazalar tüm yönlerde ortak bir iç boşluk tasarımı kullanır ve yalnızca ayarlanmış bir yağ seviyesi gerektirir; diğerleri ise dikey kurulumun doğru çalışması için değiştirilmesi gereken yöne özel havalandırma ve tahliye tapası konumlarını kullanır.
S3: Azaltma oranı genel verimliliği ne kadar etkiler?
Daha yüksek oranlar genellikle daha fazla indirgeme aşaması gerektirir ve her ilave aşama kendi ağ kayıplarını beraberinde getirir. Tek kademeli bir sarmal ünite genellikle yüzde verimlilik açısından orta ila yüksek doksanlara ulaşırken, çok yüksek bir oran için gereken üç kademeli bir ünite, üç set ağ kaybının birleşimi nedeniyle yüksek seksenlere düşebilir.
S4: Daha yüksek hizmet faktörü her zaman daha güvenli bir seçim midir?
Daha yüksek bir servis faktörü, şok yüklemeye ve termal birikime karşı daha fazla marj sağlar, ancak bir dişli motorunun gerçek yükün çok ötesinde boyutlandırılması, motoru çalışma eğrisinin daha az verimli bir kısmına itebilir ve sabit, iyi tanımlanmış bir yük için karşılık gelen bir fayda olmaksızın hem satın alma maliyetini hem de fiziksel ayak izini artırır.
S5: Kapalı helisel dişli motorda dişli yağı ne sıklıkla kontrol edilmelidir?
Yalıtılmış üniteler genellikle ömür boyu veya uzun bir servis aralığı boyunca doldurulur, ancak aşırı ortam sıcaklıkları, hasarlı bir contadan su girişi veya nominal görev döngüsünün üzerinde uzun süreli çalışma, yağın standart aralığın varsayıldığından daha hızlı bozulmasına neden olabilir. Contaların görsel muayenesi ve periyodik yağ numunesi kontrolü, bakım gerektirmeyen olarak pazarlanan ünitelerde bile iyi bir uygulama olmaya devam ediyor.
